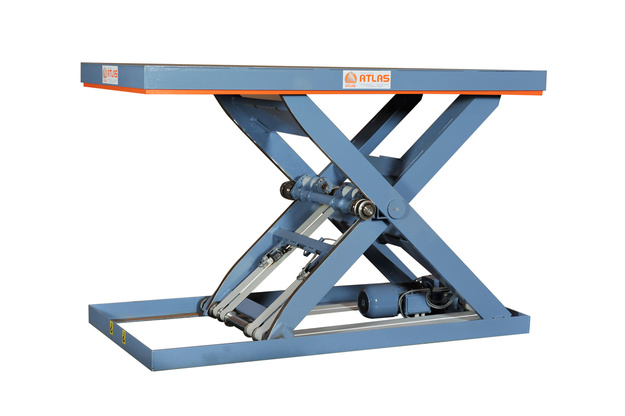

Table élévatrice à courroies

Notre gamme de produits est principalement composée de tables élévatrices et élévateurs électro-hydrauliques.
Pour répondre à une demande du marché, CEFAM S.A. a mis au point cette nouvelle table élévatrice électromécanique.

Notre gamme de produits est principalement composée de tables élévatrices et élévateurs électro-hydrauliques.
Pour répondre à une demande du marché, CEFAM S.A. a mis au point cette nouvelle table élévatrice électromécanique.

Les avantages :

  • Une position repliée très faible
  • Un minimum d’entretien
  • Une très bonne stabilité verticale et horizontale grâce
    à la jonction des ciseaux et des 4 courroies
  • Programmation facile des vitesses de montée
    et de descente
  • Des arrêts précis et sans dérives en positions hautes
    et intermédiaires.
  • Pas de fuites d’huile hydraulique donc pas besoin de bac de rétention
  • Moins de bruit en fonctionnement
  • Une sécurité maximale

La table élévatrice à courroies CEFAM S.A. est composée de :

  • Un châssis mécano soudé composé de longerons, traverses, paliers points fixes, chemins de roulements du système élévateur et butées mécaniques internes pour appui du plateau à l'horizontale élévateur replié. L’appui et la fixation du châssis doivent être sur un plan lisse horizontal.
  • Un système élévateur du type à simple ciseaux articulés, déployé par 4 courroies, qui s’enroulent autour d’un axe motorisé. La motorisation de type électrique peut être à l’intérieur ou à l’extérieur de l’appareil selon la largeur de la table. Les ciseaux sont réalisés en fer plat de forte épaisseur, entretoisés pour obtenir la stabilité latérale maximum. En fonction de la conception des articulations, l'appareil est prévu pour effectuer au maximum 20 cycles complets par heure en continu durant 8 heures par jour, à raison de 5 jours consécutifs par semaine.
  • Le plateau de structure mécano soudé, en tôle lisse ou larmée, est équipé d’un cadre de sécurité anti-cisaillement destiné à arrêter le fonctionnement de l'appareil en cas de rencontre d'obstacles au cours de la descente.



LA SECURITE MAXIMALE

Dans la pure tradition des tables élévatrices CEFAM S.A., ce nouvel appareil a été conçu pour garantir une sécurité maximum aux utilisateurs :

  • S’il y a une défaillance sur une des 4 courroies, la table élévatrice s’arrête immédiatement. Le fait d’avoir 4 courroies en fonctionnement assure une maîtrise constante de l’appareil.
  • La table élvatrice est équipée d’office d’un soufflet, sauf si elle fonctionne dans une zone sécurisée.
  • Béquille de maintenance intégrée dans le châssis de la table élévatrice.
  • Respect de la Directive Machines numéro 98/37 CE.
  • Respect de la Norme tables élévatrices EN 1570.

Caractéristiques techniques :

Séries

Capacités(daN)

Longueurmini (mm)maxi (mm)

Largeur

Course(mm)

Position repliée(mm)

Position Haute(mm)

Moteur

Alimentation électrique

mini maxi (mm) (mm)

TC1

1200

2000

800*

1300

236

1536

1,1 KW (ext)

400 V TRI - 50 Hz

TC2

2000

2000

1000*

1300

300

1600

2 KW

400 V TRI - 50 Hz

TC3

3000

2500

1000*

1300

400

1700

3 KW (ext)

400 V TRI - 50 Hz

* = Possibilité de mettre le moteur à l'intérieur de la table élévatrice.
Pour les TC1 et TC2, rajouter 200 mm sur la largeur
Pour la TC3, rajouter 400 mm sur la largeur
